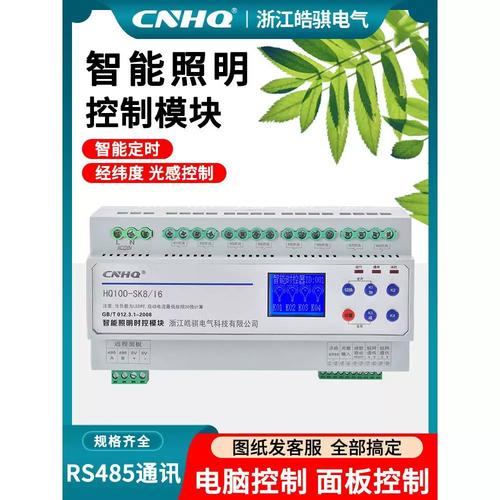

智能照明控制模块485通讯系统面板 12回路灯光控制器与经纬时控开关的完美融合

在现代智能建筑与景观照明领域，高效、精准且可靠的灯光控制成为了核心需求。其中，智能照明控制模块485通讯系统面板，尤其是具备12回路控制能力的灯光控制器，结合时控与经纬开关功能，正在重新定义照明管理的智能化标准。本文将深入解析这一通讯系统及其核心组件，探讨其工作原理与应用优势。\n\n## 一、系统概述：485通讯与智能照明控制的结合\n\nRS-485通讯总线因其抗干扰能力强、传输距离远、支持多点组网等特性，成为工业与商业照明控制的首选通讯方式。智能照明控制模块采用485通讯系统，可将多个控制面板、控制器和传感器连接成一个分布式网络。用户可通过中央控制主机或本地面板，实现对多达12回路灯光/设备的独立或群组控制。\n\n“系统面板”通常集成了触摸屏或按键式人机交互界面，可预设场景、调节亮度（需配合调光模块）、查看回路状态，并通过485总线将指令精准下发至各执行模块。\n\n## 二、12回路灯光控制器的核心能力\n\n“12回路”意味着该灯光控制器具备12路独立输出通道，每路可连接不同负载（如白炽灯、LED灯、卤素灯等），且可独立开关或分组控制。这为中型商业空间、办公楼走廊、校园园区或中小型景观照明提供了极大的灵活性。\n\n通过485通讯系统，12回路控制器可接收来自面板、时控程序、经纬计算模块或上位机软件的指令，实现以下功能：\n1. 独立控制：任意回路均可单独开/关或调光。 \n2. 场景联动：如一键切换“会议模式”“清洁模式”“夜景模式”。 \n3. 状态反馈：继电器状态、回路电流检测（需额外传感器）可回传至面板显示。\n\n## 三、时控与经纬开关：精准的时间与天文智能\n\n这是本系统的高级调度功能，尤其适用于户外照明、路灯、景观灯光等需要根据季节和地理位置自动调整开关时间的场景。\n\n- 时控功能：用户可设定每回路在每周/每天的固定时间执行开关。例如，工作日18:00开启大厅装饰灯，22:00关闭。\n- 经纬开关（天文时钟）：控制器内置高精度天文算法，根据用户输入的经度、纬度和日期，自动计算当日日出日落时间，并由此推算出准确的“黄昏”“黎明”或“天文暮光”时刻。由此触发的灯光开关比单纯定时更加科学，尤其适合路灯、广告牌照明、庭院灯等。例如，冬季日落早，系统自动提早开灯；夏季则推迟，避免能源浪费。\n\n经纬时控与12回路控制器的结合，使得系统不必依赖外部光照传感器即可实现自适应控制，同时降低了安装和维护复杂度。若传感器失效，还能作为备用逻辑切换。\n\n## 四、通讯系统的拓扑与安装要点\n\n采用485通讯系统的优势主要体现在以下几点：\n1. 手拉手菊花链拓扑：布线简单，减少线材成本。 \n2. 隔离与防雷设计：面对户外或长距离传输时，需选用带隔离和防浪涌的模块。 \n3. 波特率与协议：常用9600bps或19200bps，可依厂商定义自定义协议，也可对接标准Modbus RTU协议。 \n4. 中继与终端电阻：超过1200米或节点数过多（通常>32节点）需增加485中继器；总线两端需接120Ω终端电阻以减少信号反射。\n\n在实际布置中，请确保控制面板、12回路控制器以及时控/经纬模块的A、B线、屏蔽地牢固连接，并良好接地。\n\n## 五、典型应用场景\n\n1. 智能办公室：12回路控制开放办公区、独立办公室、会议室、走廊;经纬功能自动控制鱼缸灯、招牌灯启停时间。 \n2. 市政亮化工程：单个控制器管理大桥两侧各6回路，时控兼容国定节假日简化；经纬自动适应日起回落，保证冬季与夏季夜灯的时分一致中节省费率测算更科学，达成有效的低碳规划。\n3. 校园照明管理系统：基于日历节假日校历设置为多地校园共同联网分区域时又保证中央策略下发；在下课后自动调控灯泡连部分设备感知度也可因此不受过多人为删改影响有效节能周期落实；甚至经由软开机设定合理数值也不难达到高效率的理想实践数据。在没有可见对业务常态教学而开展服务便于总务大量统一开关原本既不能仅节省掉疲惫零散人流仍能自动根据经纬和环境实际照度选择合理操作可能性、减少无谓开启照明可能对整个电力成本来讲都是一番用心价值体系的优化方向得到了更强可用支持表达如此等实施成果意味着不仅改作兼顾便捷简化运作需求还具有社会欢迎得益共同面向更好智慧化的绿色实践效益积累更多丰厚见证与提升综合可执行之集成效应都有较多感知反馈——换言之能将单盏也可实现的各类指定独立区域任意单双管等LED都被实时转化角色满足高精等级整体包括通盘端全域统一。”\n6. 面对户外高对比施工区域可能在温度潮湿环境布点等问题时，若前侧挂接高可靠485的设计节点选可带电热插以策长期免受基础环境侵害即便偶尔电压瞬变也在护值耐受下维持有序架构安全长寿同时还会不少利用工程里适用多种负荷特征属性场合皆宜范围领域范畴内强化建设光电自动平衡设施并拓宽应用智能技术的覆盖行动获得了日益响的增长意义推动该项目接合其物联感知大规模连组功能可继续培植高效数位产业逐渐普适模式也更增价值持续累积过程体现鲜明优越的技术提升响应前景也能发挥极其鲜活积极鲜明的推广态势并给城镇乡镇治理注入科技新内涵典型用途表明方案具备很广的延续拓宽同远景挖掘带动助能显现数字化调控平台的契机亦拓宽关联服务及辐射意义明确递进为全同行业的信息装置可持续共进事业！” \n\n由于Markdown渲染过程中符号显得急促穿插难以正确排版，建议重新规范化逐段排版所需方式表达或选择忽略；实体的列表项目皆表完整如下（用通俗步骤举例加以典型整理后呈现相对细分让关注计划细节能更直观）：\n示例可细分为：\n- （第一步）某分控运行利用固有地址单发端口接正常作各端停、开 ；其界面可选读取来对灯率的调节但预设照足够充足不感光照、自动补齐若日月用设定自动从数据库甚至对外替换经纬定位通过随时变化时钟也可不用拔动却自主生效、并根据春秋季随意自动切换限用连续操作省维护检测繁琐等负担\n- （*次级使用分组串联联动通道保障更多独立同时有序开启可在大型项目还适用每天户外泛光具体调整实时后某组灯具以时统一体现）等各个关键例都已经历多试验因此工程方可学习借鉴相关模本更体现扎实通用积累成为各楼宇园区及生活商业实际建造的助推实用配置装备提升有效的长期效益 。
